BOMBAS HIDRAULICAS

BOMBAS HIDRAULICAS

Una bomba hidráulica es un medio para convertir energía mecánica en energía fluida o hidráulica Es decir las bombas añaden energía al agua.

Cuando se quiere desarrollar una clasificación de los diferentes tipos de bombas hidráulicas se debe tener claridad en algunos términos para así poder determinar de un tipo de bomba sobre otro. Dichos términos son:

Amplitud de presión: Se constituyen en los límites máximos de presión con los cuales una bomba puede funcionar adecuadamente. Las unidades son Lb/plg2.

Volumen: La cantidad de fluido que una bomba es capaz de entregar a la presión de operación. Las unidades son gal/min.

Amplitud de la velocidad: Se constituyen en los límites máximo y mínimo en los cuales las condiciones a la entrada y soporte de la carga permitirán a la bomba funcionar satisfactoriamente. Las unidades son r.p.m.

Eficiencia mecánica: Se puede determinar mediante la relación entre el caballaje teórico a la entrada, necesario para un volumen específico en una presión específica y el caballaje real a la entrada necesario para el volumen específico a la presión específica.

Eficiencia volumétrica: Se puede determinar mediante la relación entre el volumen teórico de salida a 0 lb/plg2 y el volumen real a cualquier presión asignada.

Clasificación de bombas hidráulicas

Las bombas hidráulicas se pueden clasificar según su caudal y construcción de la siguiente manera

1 según caudal

-constante. Cilindrado constante

-variable. Cilindrado variable

2 según construcción

-engranes. Dientes externos, dientes internos, lóbulos, rotor

-paletas. Desequilibradas, equilibradas

-pistones. Axiales, radiales

Cilindrada

Se refiere al volumen de liquido que la bomba puede entregar a cada revolución y lo podemos determinar a partir de la siguiente formula

Donde

D=diámetro del engrane mayor

d=diámetro del engrane menor

L=ancho del engrane

Caudal teórico

Es el caudal que de acuerdo al diseño deberá entregar la bomba

Donde

C=cilindrada

N=Rpm

Rendimiento volumétrico

Donde

QR=caudal real

QT=caudal teórico

Bombas de volumen fijo

Estas bombas se caracterizan porque entregan un producto fijo a velocidad constante. Este tipo de bomba se usa más comúnmente en los circuitos industriales básicos de aplicación mecánica de la hidráulica

Bombas de engranes

La bomba de engranes se denomina también caballo de carga y se puede asegurar que es una de las más utilizadas. La capacidad puede ser grande o pequeña y su costo variará con su capacidad de presión y volumen. Además la simplicidad de su construcción permite esta ventaja de precio. Las bombas de engranes exhiben buenas capacidades de vacío a la entrada y para las situaciones normales; otra característica importante es la cantidad relativamente pequeña de pulsación en el volumen producido. En este tipo de bombas de engrane, el engranado de cada combinación de engranes o dientes producirán una unidad o pulso de presión.

Bombas de engranes de baja presión

Su funcionamiento es el siguiente: La flecha impulsora gira, los dos piñones como están engranados, girarán en direcciones opuestas. La rotación es hacia el orificio de entrada desde el punto de engrane. Conforme los dientes de los dos piñones se separan, se formará una cavidad y se producirá un vacío en el orificio de entrada. Este vacío permitirá a la presión atmosférica forzar el fluido al lado de entrada de la bomba. El fluido será confinado en el espacio entre los dientes del engrane. La rotación continuada de los engranes permitirá que el fluido llegue hasta la salida.

Una desventaja de este tipo de bombas son los escapes o perdidas internas en la bomba producidas en la acción o esfuerzo para bombear un fluido a presión. El desgaste de este tipo de bombas generalmente es causado por operar a presiones arriba de la presión prevista en el diseño, aunque también puede ser usado por cojinetes inadecuados.

Bombas de engranes de alta presión

Los factores que mejoran la capacidad de una bomba para desarrollar un vacío alto en la admisión, también producirán incrementos muy favorables en la eficiencia volumétrica y total de la bomba.

La capacidad relativamente alta de vacío en la admisión de las bombas de engrane, las ha hecho más adaptables a los problemas que se presentan en el equipo móvil y para minería.

Bombas de lóbulo

Esta bomba funciona siguiendo el principio de la bomba de engranajes de dientes externos, es decir, ambos elementos giran en sentidos opuestos, con lo que se logra aumentar el volumen y disminuir la presión y por ello conseguir la aspiración del fluido.

Por la forma constructiva de los engranajes el caudal desplazado puede ser mayor. Se genera una sola zona de presión, por lo cual esta bomba constituye una del tipo desequilibrada, y al no podérsele variar la cilindrada, se dice entonces que la bomba es de caudal constante

Bombas de paletas

Bombas de paletas desequilibradas o de eje excéntrico

Con este diseño un rotor ranurado es girado por la flecha impulsora. Las paletas planas rectangulares se mueven acercándose o alejándose de las ranuras del rotor y siguen a la forma de la carcasa o caja de la bomba. El rotor está colocado excéntrico con respecto al eje de la caja de la bomba.

La rotación en el sentido de las manecillas del reloj del rotor en virtud de la mayor área que hay entre dicho rotor y la cavidad de la caja, producirá un vacío en la admisión y la entrada del aceite en los volúmenes formados entre las paletas.

La bomba mostrará desgaste interior de la caja y en las aristas de las paletas, causado por el deslizamiento de contacto entre las dos superficies.

Este tipo de bomba tendrá la misma situación en lo que se refiere a la carga sobre los cojinetes que el caso de las bombas de engranes.

Gracias a la excentricidad se genera una zona que hace las veces de cierre hermético que impide que el aceite retroceda. A partir de esta zona y producto de la fuerza centrífuga, las paletas salen de las ranuras del rotor, ajustándose a la superficie interna del anillo, así entre cada par de paletas se crean cámaras que hacen aumentar el volumen y disminuir la presión, con lo que es posible asegurar el continuo suministro de aceite. El aceite es tomado en estas cámaras y trasladado a la zona de descarga.

Bombas de paletas equilibradas

El balance hidráulico logrado en este diseño, permite a los cojinetes de las flechas dedicarse a la carga de impulsión de la bomba. La carga hidráulica o de presión está equilibrada y queda completamente contenida dentro de la unidad de cartucho de la bomba. La unidad de cartucho está compuesta por, dos bujes, un rotor, doce paletas, un anillo de leva y una espiga de localización.

El sentido de la operación de esta bomba puede alterarse para ajustarlo a la necesidad que se tenga. Al sustituir el anillo de levas con uno más grande o uno más pequeño, se pueden tener diversos volúmenes de rendimiento o salida de la bomba, pero en ciertas conversiones, el rotor, las paletas y el cabezal también deben cambiarse para acomodar el nuevo anillo.

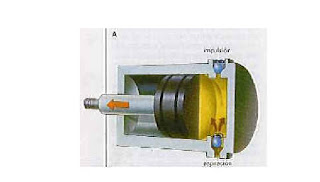

Bombas de pistón

Las bombas de pistón generalmente son consideradas como las bombas que verdaderamente tienen un alto rendimiento en las aplicaciones mecánicas de la hidráulica. Algunas bombas de engranes y de paletas funcionarán con valores de presión cercanos a los 2000 lb/plg2, pero sin embargo, se les consideraran que trabajan con mucho esfuerzo. En cambio las bombas de pistón, en general, descansan a las 2000 lb/plg2 y en muchos casos tienen capacidades de 3000 lb/plg2 y con frecuencia funcionan bien con valores hasta de 5000lb/plg2

Bombas de pistón radial

La bomba de pistón radial, aloja los pistones deslizantes dentro de un bloque del cilindro que gira alrededor de un perno o clavija estacionaria o flecha portadora.

En las bombas de pistón radial se logra una eficiencia volumétrica alta debido a los ajustes estrechos de los pistones a los cilindros y por el cierre adecuado entre el bloque del cilindro y el perno o clavija alrededor del cual gira

Bombas de pistón axial

Las bombas de pistón axial son las bombas más comunes que se encuentran. Las bombas de pistón axial derivan su nombre del hecho que los pistones se mueven dentro y fuera sobre un plano paralelo al eje de la flecha impulsora.

Bombas de pistón de barril axial

Las varillas del pistón van conectadas al pistón con una junta socket de bola y también el bloque del cilindro o barril va conectado a la flecha de impulsión por una junta combinada universal de velocidad constante de tipo Williams.

Las cargas para impulsión de la bomba y las cargas de empuje por la acción del bombeo van soportadas por tres cojinetes de bolas de hilera simple y un cojinete de bolas de hilera doble.

El arranque inicial de este tipo de bombas no debe intentarse hasta que su caja se haya llenado de aceite, esto se denomina "cebado". Pero la bomba no se ceba para poder bombear sino para asegurar la lubricación de los cojinetes y de las superficies de desgaste. Este diseño de bomba ha dado un excelente servicio a la industria aeronáutica.

Bombas de volumen variable

La acción de bombeo de las bombas de volumen variable es similar a la acción de bombeo de las bombas de volumen fijo.

Los volúmenes variables para bombas de engranes únicamente son utilizables si se varía la velocidad de impulsión de la bomba. El factor de escape uniforme prohíbe la eficiencia constante con velocidad variable y elimina a las bombas de engranes para uso potencial de volumen variable.

Las bombas de paletas pueden adaptarse para producir volúmenes variables, pero las restricciones de la conversión generalmente lo limitan. Una bomba de paletas de volumen variable no puede ofrecer una carga hidráulica balanceada en la caja interna de bombeo. Los volúmenes variables pueden conseguirse con bombas de paletas si se cambia la excentricidad del anillo de desgaste, en relación al rotor y las paletas.

Las bombas de pistón son las mejores adaptadas para diseños de volumen variable, y las bombas axiales de pistón generalmente son consideradas como las más eficientes de todas las bombas, y son por sí solas las mejores para cualquier condición de volumen variable. Las bombas radiales de pistón son también utilizables para producir volúmenes variables.
